Làm thế nào để tạo một cụm Synology High Availability (SHA) ?

Synology High Availability (SHA) là một giải pháp được tích hợp trên các thiết bị NAS Synology nhằm bảo vệ dữ liệu, ngăn rủi ro mất dữ liệu khi thiết bị xảy ra sự cố và giảm thiểu thời gian ngừng hoạt động của hệ thống. Để giúp người dùng dễ dàng cấu hình SHA và giải quyết các vấn đề thường gặp, dưới đây là hướng dẫn của ICTZONE chi tiết từng bước làm thế nào để tạo một cụm Synology High Availability (SHA).

Chuẩn bị trước khi thiết lập

Tính khả dụng cao của Synology yêu cầu hai NAS Synology giống nhau hoặc tương thích với cùng cấu hình hệ thống để thiết lập một cụm.Trước khi bạn bắt đầu thiết lập, vui lòng chú ý thêm thông tin sau và định cấu hình NAS Synology của bạn cho phù hợp:

• Đảm bảo các cấu hình được chỉ định trên máy chủ giống hệt nhau: Bạn cần có cùng một bộ nhớ và cài đặt mạng trên các máy chủ để tạo một cụm.

Số lượng, khe cắm được lắp và dung lượng của ổ cứng HDD / SDD của bạn phải giống nhau.Xin lưu ý rằng dung lượng của mỗi ổ đĩa cần phải giống nhau trên máy chủ hoạt động và thụ động, không chỉ dung lượng tổng thể.

Tất cả các cài đặt liên quan đến mạng, chẳng hạn như tổng số giao diện mạng, cũng phải giống hệt nhau.Bạn có thể tham khảo cài đặt mạng trong DSM > Control Panel > Network. Nếu bạn thiết lập Link Aggregation cho LAN 1 và LAN 2 trên máy chủ hoạt động, các cấu hình tương tự phải được áp dụng trên máy chủ thụ động.

DSM đã cài đặt và phiên bản gói SHA cũng phải giống nhau. Trước khi chạy trình hướng dẫn thiết lập, phải cài đặt cùng một phiên bản DSM và Synology High sẵn có trên cả hai máy chủ.

• Định cấu hình IP tĩnh cho kết nối cụm: Bạn cần đặt trước một dải địa chỉ IP cho cả hai máy chủ và chỉ định một địa chỉ IP tĩnh cho các giao diện mạng trên mỗi máy chủ.IP tĩnh có thể được định cấu hình trong Control Panel > Network ở DSM .
• Gán các tên máy chủ khác nhau cho các máy chủ: Các máy chủ sẽ được sử dụng trong cụm phải có các tên máy chủ khác nhau và các tên máy chủ nên tránh bao gồm các vai trò của chúng, chẳng hạn như “hoạt động” hoặc “bị động”.

Khi bạn mở High Availability của Synology và không có cụm hiện có nào được phát hiện, bạn sẽ thấy trình hướng dẫn tạo cụm sẽ hướng dẫn bạn qua quá trình tạo và thiết lập cụm High Availability.

Để khởi chạy trình hướng dẫn:

1. Khởi chạy Synology High Availability
2. Nhấp vào Create high-availability cluster

Trước khi bắt đầu:

Cấu hình mạng được đề xuất

Bạn sẽ cần thiết lập kết nối cụm và kết nối Heartbeat cho cụm, cả hai đều là chìa khóa cho một cụm hoạt động bình thường.Bài viết này giải thích cách bạn nên định cấu hình các giao diện mạng tích hợp để có hiệu suất được tối ưu hóa.Đảm bảo rằng bạn đã lập kế hoạch và cấu hình cáp ethernet đúng cách như được khuyến nghị trước khi tiếp tục bước tiếp theo.

Để đạt được kết nối mạng tốt hơn:

1. Chọn giao diện mạng có sẵn với băng thông rộng nhất cho cả kết nối cụm và Heartbeat:
   • Nếu bạn có sẵn bốn môi trường mạng 1 Gbps, thì hiệu suất sẽ tốt nhất khi bạn thiết lập Link Aggregation 2 giao diện cho cả kết nối cụm và Heartbeat.
   • Nếu có haimôi trường mạng 10Gbps, bạn nên sử dụng một môi trường 10Gbps cho kết nối cụm và giao diện còn lại cho kết nối Heartbeat.
2. Kết nối Heartbeat không được chậm hơn kết nối cụm.

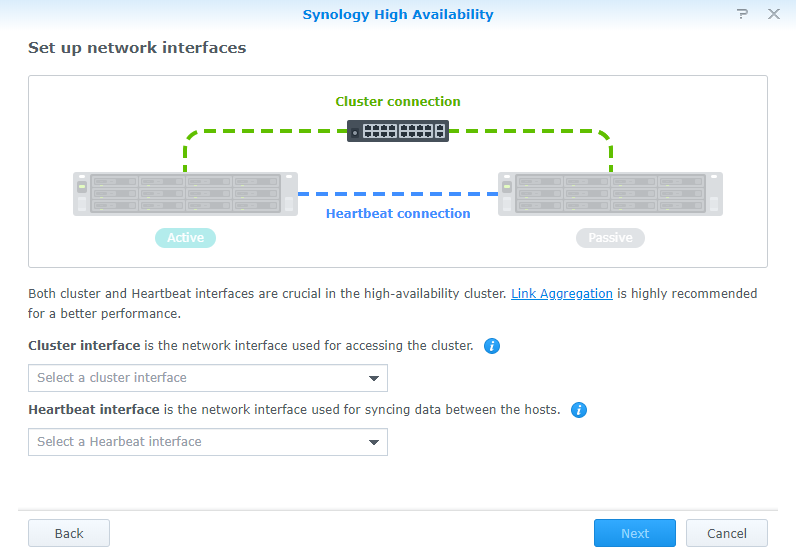

Thiết lập môi trường mạng:

Trên trang này, bạn sẽ cần chọn môi trường mạng trên cả hai máy chủ là kết nối cụm và kết nối Heartbeat.Hai menu khi bạn nhấn thả xuống liệt kê tất cả các môi trường mạng trên máy chủ của bạn, nhưng bạn chỉ có thể chọn những môi trường được kết nối.Vui lòng chọn các môi trường mạng giống nhau trên cả hai máy chủ.Ví dụ: nếu một đầu được kết nối với LAN 1 trên một máy chủ cho giao diện Heartbeat, thì đầu kia phải được kết nối với LAN 1 trên máy chủ kia.

Kết nối Heartbeat:

Kết nối Heartbeat kết nối hai máy chủ, tạo điều kiện giao tiếp và đồng bộ hóa dữ liệu. Để đảm bảo chất lượng kết nối Heartbeat, hệ thống sẽ xác minh xem nó có đáp ứng các tiêu chuẩn dưới đây hay không:

• Giữa hai máy chủ, không có thiết bị nào khác có địa chỉ IP được tìm thấy trong cùng một miền quảng bá. Nếu kết nối Heartbeat này đi qua bất kỳ thiết bị switch nào, bạn phải đảm bảo các thiết bị switch đó hỗ trợ multicast.
• Nó phải có kết nối mạng có độ trễ thấp. Thời gian phản hồi Ping giữa hai máy chủ phải nhỏ hơn 1 ms và tốc độ truyền tối thiểu là 500 Mbps.
• Nó phải là giao diện mạng nhanh nhất trên cả hai máy chủ. Nếu các máy chủ được trang bị các giao diện mạng bổ trợ 10GbE, chúng phải được chọn làm kết nối Heartbeat.

Lưu ý:

• Cài đặt kết nối Heartbeat sẽ tạo ra hai bộ địa chỉ IP (ví dụ: 169.254.1.1 và 169.254.1.2) cho mục đích sao chép dữ liệu từ máy chủ hoạt động sang máy chủ thụ động.Hãy đảm bảo rằng hai địa chỉ IP này không được sử dụng bởi bất kỳ thiết bị nào khác trong mạng.

Kết nối cụm:

Bạn có thể truy cập cụm thông qua kết nối cụm, có thể được kết nối với một thiết bị switch.Thông qua cơ chế High Availability., bạn có thể truy cập cụm với một tập hợp địa chỉ IP ảo, tự động kết nối bạn với máy chủ đang hoạt động.Nếu máy chủ đang hoạt động bị lỗi do lỗi, tập hợp địa chỉ IP này sẽ kết nối lại với máy chủ thụ động để đảm bảo rằng máy chủ thụ động có thể tiếp quản các dịch vụ trong thời gian ngắn.

Để định cấu hình Link Aggregation trên Heartbeat hoặc kết nối cụm:

• Để định cấu hình Link Aggregation trên Heartbeat hoặc kết nối cụm, vui lòng thiết lập Link Aggregation trên hai hoặc nhiều môi trường mạng tại Control Panel > Network > Network Interface trước khi khởi chạy trình hướng dẫn High Availability của Synology.Đảm bảo cài đặt Link Aggregation giống hệt nhau trên cả hai máy chủ (ví dụ: nếu bạn thiết lập Link Aggregation trên cổng 1 và 2 của máy chủ đang hoạt động, thì Link Aggregation cũng phải được thiết lập trên cổng 1 và 2 của máy chủ bị động).
• Heartbeat được trang bị khả năng tự động nhằm chuyển đổi dự phòng và cân bằng tải, nhưng kết nối dữ liệu phụ thuộc vào chế độ Link Aggregation mà bạn chọn.

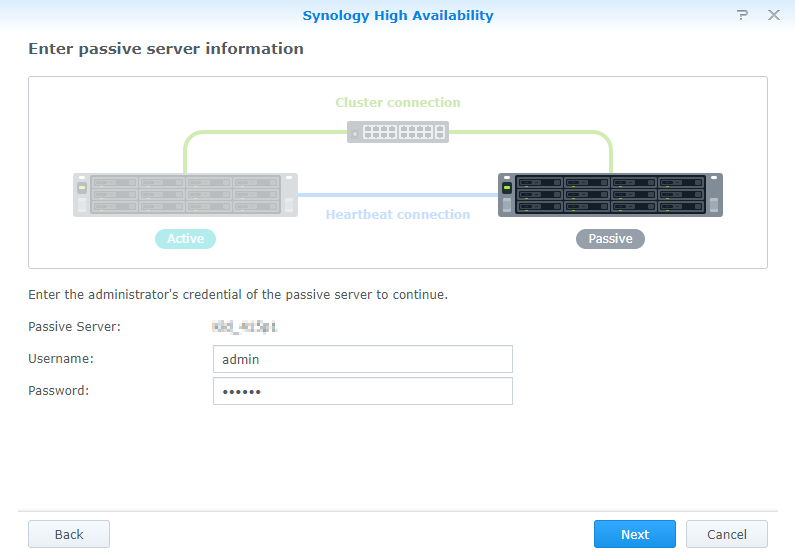

Nhập thông tin máy chủ thụ động

Máy chủ khác sẽ đóng vai trò là máy chủ thụ động, không chạy bất kỳ dịch vụ nào trong điều kiện bình thường.Tuy nhiên, trong trường hợp máy chủ hoạt động bị trục trặc, quá trình chuyển đổi dự phòng tự động sẽ được thực hiện và máy chủ thụ động sẽ tiếp quản các dịch vụ.Sau khi bạn thiết lập kết nối Heartbeat, hệ thống có thể lấy thông tin của máy chủ thụ động, và bạn cần đăng nhập để tiếp tục thiết lập.

Nhập thông tin đăng nhập sau:

• Username ( tên tài khoản ): Đăng nhập bằng tài khoản người dùng thuộc nhóm quản trị viên trên máy chủ thụ động.
• Password ( mật khẩu ) : Nhập mật khẩu của tài khoản.

Lưu ý:

Khi cụm có tính khả dụng cao được tạo, tất cả dữ liệu trên máy chủ thụ động sẽ bị xóa.Hãy đảm bảo rằng không có dữ liệu quan trọng nào được lưu trữ trên máy chủ thụ động.

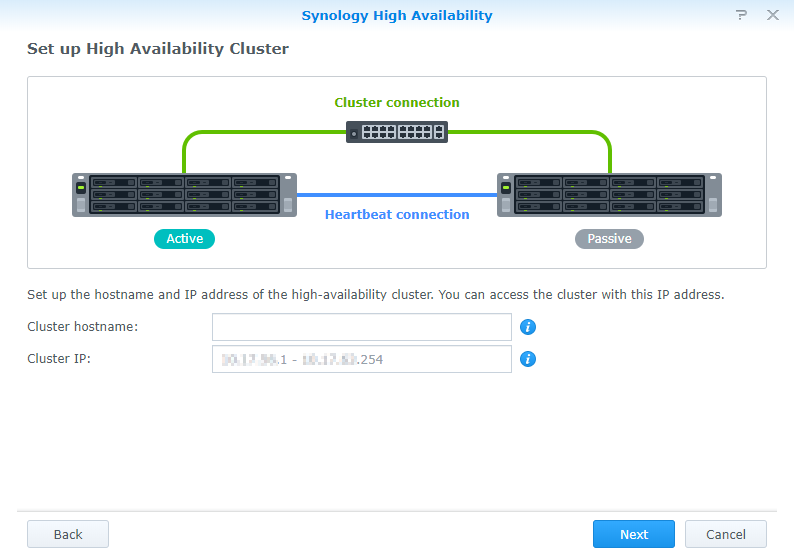

Thiết lập để tạo một cụm Synology High Availability

Đây là phần mà bạn thiết lập tên máy chủ và địa chỉ IP của cụm.Cả tên máy chủ và địa chỉ IP đều có thể được thay đổi sau này trong Synology High Availability.

• Tên máy chủ cụm : Gán tên máy chủ cho cụm của bạn. Tên máy chủ không được vượt quá 15 ký tự và phải khác với một trong hai máy chủ.
• IP cụm : Gán một địa chỉ IP tĩnh cho cụm của bạn, với đó bạn sẽ truy cập vào cụm High Availability sau khi nó được tạo.Trình hướng dẫn sẽ hiển thị dải IP khả dụng; vui lòng chọn một địa chỉ IP chưa được sử dụng bởi các dịch vụ khác trong mạng.

Lưu ý:

• Hệ thống sẽ tự động chuyển bạn đến máy chủ đang hoạt động với IP cụm. Bạn nên truy cập cụm của mình bằng địa chỉ IP ảo tùy chỉnh này và tránh kết nối với máy chủ hoạt động hoặc thụ động bằng địa chỉ IP của chúng trừ khi cần thiết.

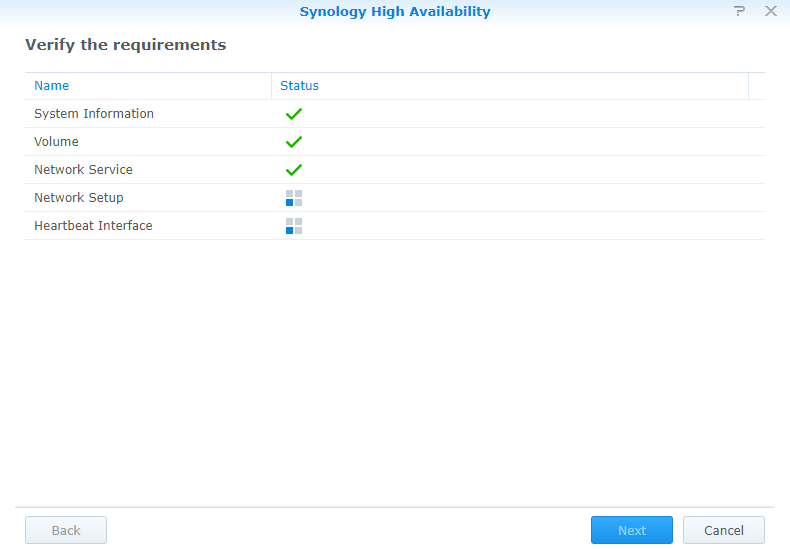

Xác minh các yêu cầu

Tại thời điểm này, trình hướng dẫn sẽ kiểm tra xem tất cả các yêu cầu hệ thống có được đáp ứng hay không:

• Thông tin hệ thống
• Phân vùng
• Dịch vụ mạng
• Thiết lập mạng
• Môi trường Heartbeat

Nếu bất kỳ yêu cầu nào không thành công, thông tin chi tiết sẽ được hiển thị trong cột Status cùng với các giải pháp. Tất cả các lỗi phải được sửa trước khi bạn có thể chuyển sang bước tiếp theo.

Chọn một hành động cho dữ liệu hiện có

Nếu có dữ liệu, khối lượng hoặc LUN hiện có được phát hiện trên máy chủ đang hoạt động, bạn có thể chọn từ các tùy chọn sau để tiến hành thiết lập:

• Giữ tất cả dữ liệu trên máy chủ đang hoạt động: Đồng bộ hóa bộ nhớ ban đầu với máy chủ thụ động sẽ được thực hiện sau khi cụm được tạo.Quá trình này có thể mất đến hàng giờ, tùy thuộc vào kích thước của ổ đĩa / LUN.Lưu ý rằng tính năng tự động chuyển đổi dự phòng không khả dụng cho đến khi quá trình đồng bộ hóa dữ liệu ban đầu hoàn tất.
• Xóa tất cả dữ liệu trên máy chủ đang hoạt động: Nếu dữ liệu trên máy chủ đang hoạt động không còn cần thiết nữa, bạn nên xóa tất cả dữ liệu / ổ đĩa / LUN để tăng tốc độ đồng bộ hóa, quá trình này mất từ ​​mười đến mười lăm phút.Bạn sẽ cần nhập mật khẩu của quản trị viên để tiếp tục quá trình này.

Lưu ý

• Trang này chỉ xuất hiện khi có khối lượng / LUN hiện có trên máy chủ đang hoạt động.

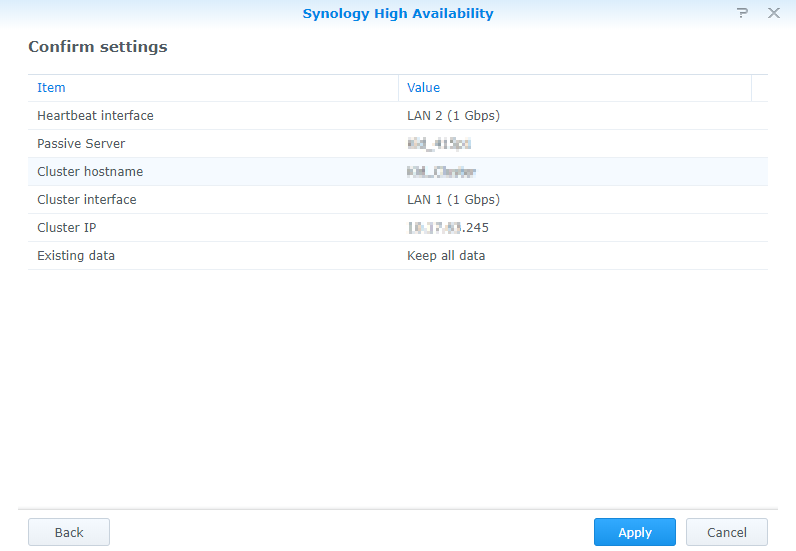

Xác nhận cài đặt

Bạn có thể kiểm tra kỹ các cài đặt bạn đã thực hiện cho cụm có tính khả dụng cao trên trang này. Nhấp vào Apply để tiến hành thiết lập.

Bằng cách tuân thủ các bước trên, bạn có thể dễ dàng thiết lập cụm High Availability cho Synology NAS một cách chính xác và hiệu quả, đảm bảo hệ thống luôn sẵn sàng và đáng tin cậy.
